Opláštění a tepelná obálka
Sendvičové panely.
Jeden systém spojuje vnější plech, izolační jádro a vnitřní povrch. Správný panel vybíráme podle tepelných a požárních požadavků, hygieny, akustiky, prostředí a způsobu užívání objektu.

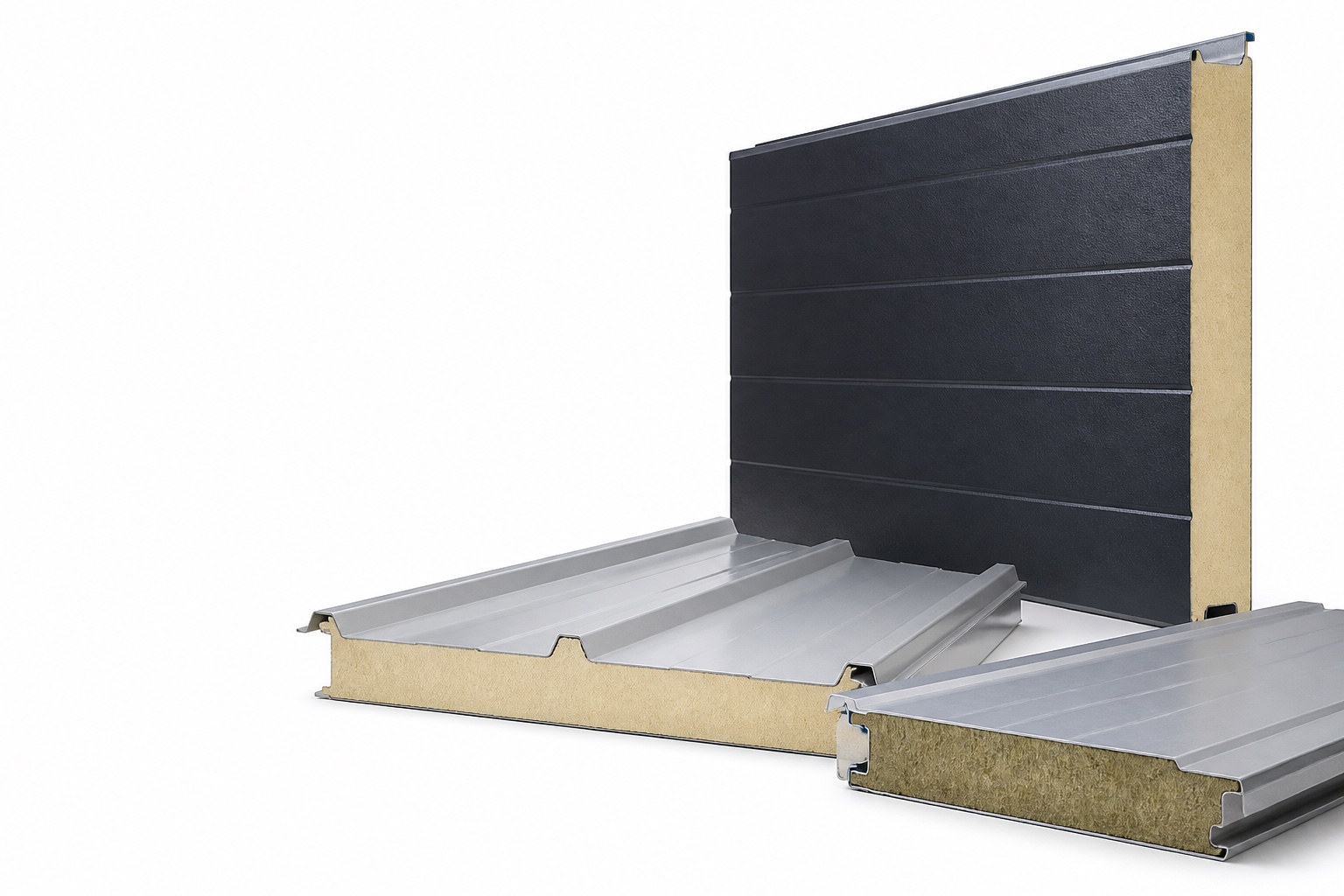

Ilustrační zobrazení skladby. Konkrétní geometrie spoje a povrch závisejí na zvoleném výrobci a systému.
Jak funguje panel
Tři vrstvy. Jedna funkční obálka.
Ocelové krycí plechy přenášejí povrchové namáhání a chrání jádro. Izolace omezuje tepelné ztráty a tvarovaný zámek spojuje sousední panely tak, aby vznikla souvislá obvodová nebo střešní rovina.
Vnější plech / izolační jádro / vnitřní plech. Tloušťka a povlak se určují podle projektu.
Panel není jen barva fasády.
Při návrhu sledujeme tepelně technické požadavky, požární odolnost, rozpon mezi podpěrami, vítr a sníh, kondenzaci, vnitřní vlhkost i způsob čištění.
- Vnější strana odolává počasí, UV záření a mechanickému namáhání.
- Jádro určuje zejména tepelnou izolaci, hmotnost a požární vlastnosti systému.
- Vnitřní povrch volíme podle provozu: dílna, sklad, potravinářství, mycí box nebo administrativa.
- Napojení, sokl, atika, rohy a prostupy rozhodují o těsnosti stejně jako samotný panel.
Typy jader a systémů
Jiný objekt, jiná priorita.
Neexistuje jeden univerzální nejlepší panel. Rozhoduje kombinace ceny, tepelné ochrany, požáru, akustiky, hygieny a životnosti v konkrétním prostředí.
PIR stěnový panel
Velmi dobrý tepelný výkon při menší tloušťce. Častá volba pro vytápěné haly, dílny, sklady a administrativní vestavky.
PUR panel
Lehké opláštění s dobrou tepelnou izolací. Dostupnost a přesné parametry závisí na produktové řadě výrobce.
Minerální vlna
Vyšší hmotnost, dobré akustické vlastnosti a řešení pro zvýšené požární požadavky. Volbu potvrzuje požární projekt.
Střešní panel
Profilovaný horní plech odvádí vodu a přenáší zatížení. Důležitý je sklon střechy, těsnění, kotvení a řešení hřebene.
Provedení pro zemědělství
Vnitřní povrch a spoj přizpůsobený vlhkosti, amoniaku a pravidelnému mytí. Posuzuje se konkrétní expozice provozu.
Hygienické a chladírenské
Hladší povrchy, utěsněné detaily a omezení tepelných mostů pro potravinářství, chladírny a regulované prostory.
Orientační srovnání
Co určuje skladbu.
Tloušťku nevolíme pouze podle toho, zda je objekt „zateplený“. Rozhoduje požadovaná vnitřní teplota, velikost objektu, vzduchotěsnost, technologie i místní klimatické podmínky.
| Systém | Běžný rozsah tloušťek | Silná stránka | Typické použití | Třeba prověřit |
|---|---|---|---|---|
| PIR / PUR stěna | přibližně 40–200 mm | Tepelný výkon a nízká hmotnost | Haly, dílny, sklady, servisní objekty | Požár, teplota, rozpon, typ spoje |
| Minerální vlna | přibližně 60–240 mm | Požární a akustická řešení | Výroba, požární dělící konstrukce, hlučné provozy | Hmotnost, kotvení, projektovaná odolnost |
| Střešní panel | přibližně 60–200 mm | Izolace a krytina v jednom prvku | Haly, sklady, přístavby, dílny | Sníh, vítr, sklon, přestupy, odvodnění |
| Chladírenský / hygienický | podle teplotního režimu | Těsnost a čistitelný povrch | Potravinářství, chlazení, omyvatelné provozy | Parotěsnost, detaily, dveře a přestupy |
Důležité
Rozsahy jsou orientační. Finální tloušťku, únosnost, požární klasifikaci a způsob kotvení potvrzuje konkrétní technický list, statika, tepelnětechnické posouzení a požární projekt.
Spoje a kotvení
Detail, který rozhoduje o výsledku.
U přiznaného spoje je kotevní prvek viditelný. U skrytého spoje jej překryje další panel a fasáda tak působí čistěji. Obě řešení vyžadují správné těsnění, rozteč kotev a napojení na nosnou konstrukci.
Vlevo ilustrační přiznaný spoj, vpravo skryté kotvení. Skutečný profil zámku se liší podle systému.
Co řešíme při montáži
- Typ a počet samovrtných šroubů dle podkladu, větru a doporučení výrobce.
- EPDM těsnící podložky, případně kaloty při střešním opláštění.
- Těsnicí pásky a tmely ve spojích, soklech, atikách a kolem prostupů.
- Minimalizaci tepelných mostů a kontinuitu parotěsné vrstvy.
- Dilataci, tolerance ocelové konstrukce a směr kladení panelů.
Vzhled fasády
Profilace mění měřítko objektu.
Stejná hala může působit technicky, elegantně nebo účelově podle směru kladení, šířky modulů, profilace a kontrastu klempířských prvků.
Ilustrační varianty: vodorovný mikroprofil, svislé kladení, světlý hladší povrch a výraznější profilování.
Nejčastější volby
Výrobci nabízejí jemný mikroprofil, lineární drážky, hladší plochy i výraznější profilace. Dostupnost závisí na konkrétním panelu, tloušťce plechu, barvy a výrobní sérii.
MikroprofilLineární profilHladké provedeníVlnitý profilVodorovná montážSvislá montáž
- Tmavé odstíny více zvýrazní nerovnosti a teplotní roztažnost.
- Kombinace směrů a barev musí respektovat modul panelu a nosnou konstrukci.
- Přesný odstín schvalujeme podle fyzického vzorku, ne jen obrazovky.
Kompletní systém
Panel je pouze začátek.
Součástí funkčního opláštění jsou i všechna zakončení a přestupy. KESALOP je navrhuje, vyrábí nebo zajišťuje jako jeden koordinovaný celek.
Sokl
Napojení na základovou desku, hydroizolaci a terén bez otevřené izolace.
Rohy a atiky
Vnější a vnitřní rohy, ukončení fasády a krycí klempířské prvky.
Střecha
Hřeben, okap, štítové hrany, žlaby, svody a bezpečné prostupy.
Otvory
Ostění oken, dveří a průmyslových vrat s odvodem vody a těsněním.
Technologie
Větrání, elektroinstalace, požární prvky a prostupy koordinované s opláštěním.
Související kapitoly
Dotažení každého detailu.
Panel vybíráme společně s nosnou konstrukcí, klempířskými prvky a finální barevností objektu.
Navrhujeme celý plášť objektu.
Od typu panelu přes nosnou konstrukci až po klempířské detaily, brány a interiér provozu.
