Oceľové profily.
Od jemného rámu brány až po nosnú konštrukciu haly. Tvar, rozmer, hrúbka steny a trieda ocele sa volia podľa zaťaženia, rozpätia, spoja, prostredia a spôsobu výroby.
Rozmery nosných prvkov neurčuje vzhľad, ale statický model, rozpätie, zaťaženie a detaily spojov.
Základné skupiny
Profil podľa úlohy v konštrukcii.
Každý prierez pracuje inak v ohybe, tlaku, krútení a v mieste spoja. Preto pri návrhu posudzujeme celý systém, nie iba hmotnosť jedného metra ocele.
Štvorcové jekle
Čistý tvar a dobré správanie v oboch osiach. Rámy brán, stĺpy, pergoly, zábradlia a menšie konštrukcie.
Obdĺžnikové jekle
Vyššia tuhosť v zvolenom smere. Nosníky, rámy, preklady, plotové dielce a zvárané zostavy.
Kruhové rúry
Vhodné pre stĺpy, madlá, oblúky a prvky namáhané z viacerých smerov. Spoje vyžadujú presné tvarovanie.
IPE, HEA a HEB
Nosníky a stĺpy pre haly, prístrešky a väčšie rozpätia. Typ profilu určuje statika a detail styčníka.
U profily a uholníky
Rámy, lemovanie, výstuhy, konzoly a pomocné konštrukcie. Praktické pri skrutkovaných aj zváraných spojoch.
Tenkostenné profily
Väznice, paždíky a sekundárna nosná sústava opláštenia. Rozstup a kotvenie sa koordinujú s panelom alebo plechom.
Výber prierezu
Rozmer je výsledok, nie odhad.
Pri menších zámočníckych prvkoch vychádzame z funkcie, geometrie a skúsenosti. Nosné konštrukcie a stavby dimenzuje statik podľa platných noriem a konkrétneho zaťaženia.
| Parameter | Čo ovplyvňuje | Praktický dôsledok | Výstup |
|---|---|---|---|
| Rozpätie a podpery | Ohyb, priehyb a stabilitu | Dlhší voľný úsek spravidla potrebuje tuhší prierez alebo inú schému | Typ a výška profilu |
| Stále a prevádzkové zaťaženie | Únosnosť prvku aj spoja | Technológia, skladovanie, sneh či brána menia návrh | Prierez, trieda ocele, spoje |
| Vietor a dynamika | Vodorovné sily, kotvy a vystuženie | Dôležité pri halách, prístreškoch, bránach a vysokých plotoch | Zavetrovanie a základy |
| Prostredie | Koróziu a údržbu | Interiér, exteriér, priemysel či agresívna prevádzka potrebujú inú ochranu | Povrchový systém |
| Výroba a montáž | Dostupnosť spojov a tolerancie | Profil musí byť nielen únosný, ale aj vyrobiteľný, prepraviteľný a montovateľný | Delenie zostavy a styčníky |
Statika
Prierez uvedený na vizualizácii alebo v prvotnom návrhu nie je realizačný údaj. Finálne rozmery, oceľ, skrutky, zvary, kotvy a základy potvrdzuje dokumentácia projektu.

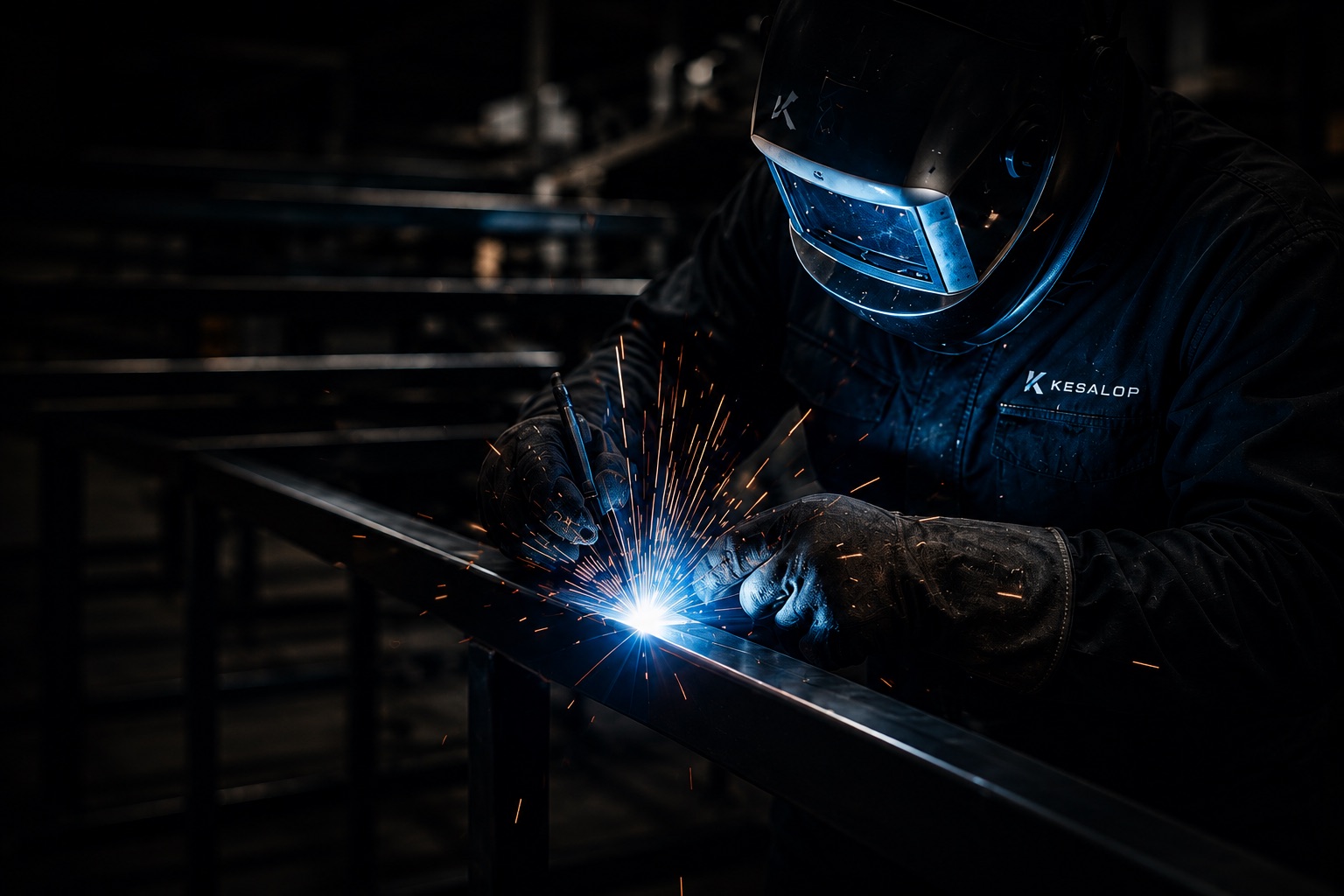

Presná príprava dielov, zvárací postup a kontrola geometrie pred povrchovou úpravou.
Trieda ocele a výroba
S235 alebo S355 nie je jediná otázka.
Vyššia pevnosť ocele automaticky neznamená najlepšie alebo najlacnejšie riešenie. Rozhoduje dostupnosť profilu, hrúbka, zvárateľnosť, únava, priehyb a celkový návrh.
- S235 sa často používa v bežnej zámočníckej a stavebnej výrobe.
- S355 umožňuje vyššiu pevnosť, no stále treba posúdiť stabilitu a deformácie.
- Materiálové atesty a požadovanú dokumentáciu definujeme pred objednaním ocele.
- Rezanie, vŕtanie, zváranie a brúsenie koordinujeme s finálnym povrchom.
Spoje
Zvarený, skrutkovaný alebo kombinovaný.
Dielenské zvary prinášajú kompaktnú zostavu. Skrutkované montážne spoje zrýchľujú osadenie a umožňujú deliť veľkú konštrukciu na prepravné celky.
Styčník
Geometria plechov a výstuh prenesie sily medzi profilmi.
Zvary
Rozmer a kvalita zvaru podľa zaťaženia a výrobnej dokumentácie.
Skrutky
Trieda, priemer, rozstup, otvory a spôsob predpätia podľa návrhu.
Kotvy
Pätka stĺpa, kotevné skrutky a podliatie prepájajú oceľ so základom.
Kontrola
Rozmery, rovinnosť, zvary a pripravenosť povrchu pred expedíciou.
Ochrana ocele
Povrch podľa životnosti a prostredia.
Profil môže zostať súčasťou interiéru, byť ukrytý v opláštení alebo dlhodobo vystavený dažďu a soli. Tomu prispôsobujeme prípravu aj ochranný systém.
Náterový systém
Základ a vrchný náter v skladbe určenej pre konkrétne korózne prostredie.
Žiarové zinkovanie
Oceľový prvok sa konštrukčne pripraví na ponor, odvetranie a odtok zinku.
Duplex
Kombinácia zinku a farebného náteru pre vyššiu ochranu a definovaný vzhľad.
Súvisiace kapitoly
Od profilu k hotovému objektu.
Nosná oceľ sa musí koordinovať s opláštením, výplňami, povrchom a detailmi montáže.
